PoE là gì?

PoE (Power over Ethernet) là công nghệ truyền điện năng đến thiết bị thông qua cáp mạng Ethernet, đồng thời vẫn truyền dữ liệu trên cùng đường truyền.

Thông thường, khi lắp đặt một thiết bị mạng như camera IP, người dùng cần chuẩn bị:

• Một đường cáp mạng để truyền dữ liệu.
• Một đường nguồn điện để cấp nguồn cho thiết bị.

Với PoE, cả nguồn điện và dữ liệu có thể được truyền qua cùng một sợi cáp mạng. Thiết bị cấp nguồn thường là PoE Switch hoặc PoE Injector, trong khi thiết bị nhận nguồn có thể là camera IP, Access Point, điện thoại IP...

Ví dụ, khi triển khai hệ thống camera IP sử dụng PoE Switch, chỉ cần kết nối camera với switch bằng cáp mạng phù hợp. Switch vừa truyền dữ liệu hình ảnh về hệ thống mạng, vừa cấp nguồn cho camera.

PoE hoạt động như thế nào?

Một hệ thống PoE cơ bản thường gồm:

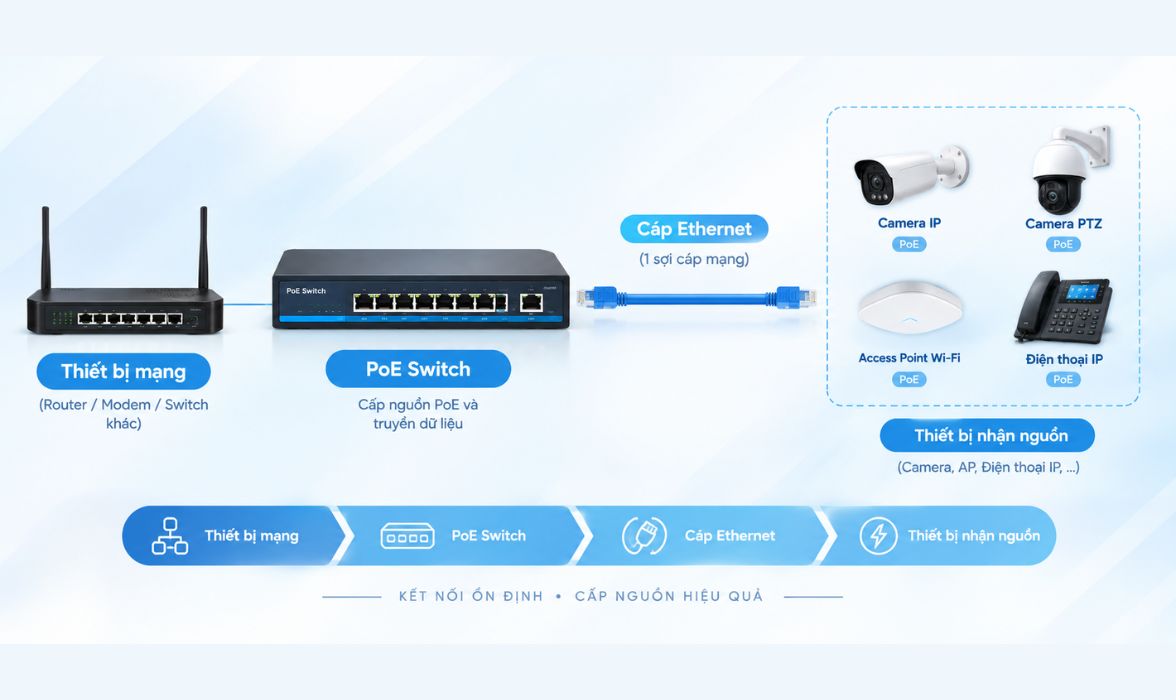

Hình 1. Sơ đồ một hệ thống PoE cơ bản.

Trong đó:

• PoE Switch: Cấp nguồn và truyền dữ liệu đến thiết bị đầu cuối.
• Cáp Ethernet: Truyền cả dữ liệu và điện năng.
• Powered Device (PD): Thiết bị nhận nguồn, chẳng hạn camera IP, Access Point hoặc điện thoại IP.
• Power Sourcing Equipment (PSE): Thiết bị cung cấp nguồn PoE, phổ biến nhất là PoE Switch hoặc PoE Injector.

Khi thiết bị PoE được kết nối, hệ thống sẽ thực hiện quá trình nhận diện để xác định thiết bị có hỗ trợ PoE hay không trước khi cấp nguồn. Điều này giúp hạn chế việc cấp nguồn không phù hợp cho các thiết bị không hỗ trợ PoE.

Các chuẩn PoE phổ biến hiện nay

PoE có nhiều tiêu chuẩn khác nhau, trong đó phổ biến nhất là các chuẩn được IEEE quy định trong nhóm 802.3.



Lưu ý: Công suất mà thiết bị đầu cuối thực tế nhận được sẽ thấp hơn mức công suất cấp tối đa của PSE do có hao hụt trên đường truyền.

PoE 802.3af

IEEE 802.3af là chuẩn PoE cơ bản, cung cấp tối đa 15,4W tại thiết bị cấp nguồn. Chuẩn này thường được sử dụng cho camera IP thông thường, điện thoại IP và Access Point có mức tiêu thụ điện năng thấp.

PoE+ 802.3at

IEEE 802.3at, còn được gọi là PoE+, cung cấp tối đa 30W tại PSE. Chuẩn này phù hợp với những thiết bị cần công suất cao hơn như camera có nhiều tính năng, camera hồng ngoại hoặc Access Point Wi-Fi hiệu năng cao.

PoE++ 802.3bt

IEEE 802.3bt được phát triển để đáp ứng nhu cầu cấp nguồn cho các thiết bị công suất cao. Tùy Type, chuẩn này có thể cung cấp 60W hoặc 90W tại PSE, phù hợp với camera PTZ, Access Point hiệu năng cao và một số thiết bị mạng khác.

Khi lựa chọn PoE Switch, cần kiểm tra chuẩn PoE mà switch hỗ trợ và công suất yêu cầu của thiết bị đầu cuối để đảm bảo hệ thống hoạt động ổn định.

PoE có những ưu điểm gì?

Giảm số lượng dây dẫn

PoE cho phép truyền cả dữ liệu và nguồn điện qua cùng một sợi cáp mạng, giúp giảm nhu cầu sử dụng dây nguồn riêng tại thiết bị đầu cuối.

Đơn giản hóa việc lắp đặt

Thiết bị có thể được triển khai tại những vị trí khó bố trí ổ điện. Chỉ cần có đường cáp Ethernet phù hợp từ PoE Switch đến thiết bị.

Dễ quản lý hệ thống

Khi nhiều thiết bị được kết nối với PoE Switch, nguồn cấp có thể được quản lý tập trung. Một số dòng switch còn hỗ trợ theo dõi trạng thái và quản lý nguồn trên từng cổng.

Phù hợp với nhiều thiết bị

PoE có thể được ứng dụng cho nhiều loại thiết bị mạng, phổ biến nhất là camera IP, Access Point và điện thoại IP.

Ứng dụng thực tế của PoE

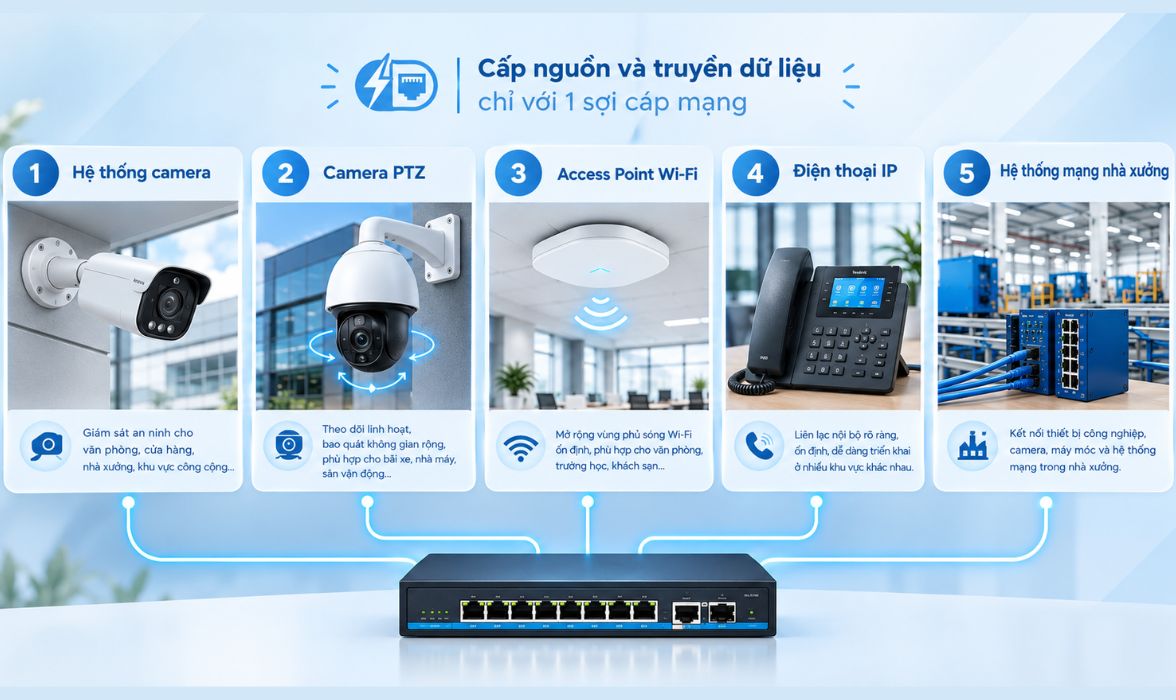

Hình 2. PoE được ứng dụng vào thực tế.

PoE truyền được bao xa?

Trong hệ thống Ethernet thông thường, khoảng cách của một đường cáp thường được giới hạn khoảng 100 mét.

Khoảng cách thực tế còn phụ thuộc vào loại cáp, thiết bị mạng, công suất cấp nguồn và môi trường triển khai.

Nếu cần truyền xa hơn, có thể sử dụng PoE Extender, switch trung gian hoặc kết nối cáp quang tùy theo kiến trúc của hệ thống.

Kết luận

Công nghệ PoE giúp truyền đồng thời nguồn điện và dữ liệu qua cáp Ethernet, từ đó đơn giản hóa việc lắp đặt và quản lý thiết bị mạng.

PoE được ứng dụng rộng rãi trong camera IP, camera PTZ, Access Point Wi-Fi, điện thoại IP và hệ thống mạng nhà xưởng. Khi lựa chọn PoE Switch, cần quan tâm đến chuẩn PoE, công suất trên mỗi cổng và tổng PoE Budget để đảm bảo thiết bị đáp ứng đúng nhu cầu sử dụng.

FAQ – Câu hỏi thường gặp về PoE

PoE là viết tắt của từ gì?

PoE là viết tắt của Power over Ethernet, là công nghệ cho phép truyền nguồn điện và dữ liệu đồng thời qua cáp Ethernet.

PoE dùng để làm gì?

PoE được sử dụng để vừa cấp nguồn vừa truyền dữ liệu cho các thiết bị tương thích như camera IP, Access Point Wi-Fi và điện thoại IP.

PoE Switch là gì?

PoE Switch là switch mạng có khả năng truyền dữ liệu và cấp nguồn cho thiết bị PoE thông qua cáp Ethernet.

Camera IP nào cũng dùng được PoE không?

Không. Camera phải hỗ trợ PoE và có chuẩn tương thích với thiết bị cấp nguồn. Vì vậy, cần kiểm tra thông số kỹ thuật của camera trước khi lựa chọn PoE Switch.

PoE có cần dây nguồn riêng cho camera không?

Với camera hỗ trợ PoE và được kết nối với PoE Switch phù hợp, không cần dây nguồn riêng tại camera. Nguồn điện được truyền qua cáp mạng cùng với dữ liệu.

PoE truyền được bao xa?

Khoảng cách Ethernet thông thường là khoảng 100 mét cho một đường cáp. Với khoảng cách xa hơn, có thể sử dụng thiết bị mở rộng hoặc giải pháp mạng phù hợp.
