Trong khi Ethernet truyền dữ liệu giữa các thiết bị, PoE cho phép truyền dữ liệu và nguồn điện qua cùng một cáp mạng, đặc biệt hữu ích trong hệ thống camera IP. Hãy cùng tìm hiểu chi tiết về Ethernet và mối liên hệ với PoE.
Mục lục
Ethernet là công nghệ mạng có dây được sử dụng để kết nối các thiết bị trong mạng LAN (Local Area Network – mạng cục bộ) và cho phép chúng trao đổi dữ liệu với nhau.
Ethernet được phát triển và tiêu chuẩn hóa trong bộ tiêu chuẩn IEEE 802.3. Công nghệ này có thể được triển khai trên nhiều loại môi trường truyền dẫn, trong đó phổ biến với người dùng hiện nay là cáp mạng xoắn đôi như Cat5e, Cat6 và Cat6A.
Cổng Ethernet (RJ45) thường nằm ở mặt sau hoặc cạnh bên của thiết bị, có dạng hình chữ nhật và dùng để cắm cáp mạng. Cổng thường có đèn LED báo trạng thái kết nối và truyền dữ liệu.

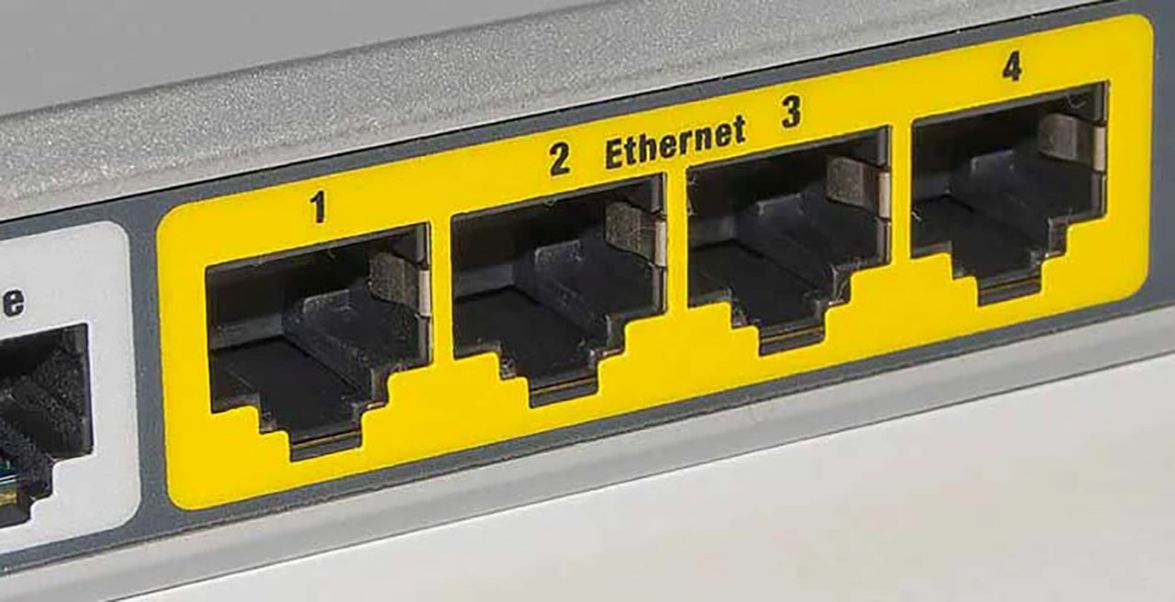

Hình 1: Hình dạng cổng Ethernet
Trong một mạng Ethernet, các thiết bị như máy tính, server, switch, camera IP, NVR, máy in mạng hoặc Access Point có thể kết nối với nhau thông qua hệ thống mạng có dây.
Một mô hình Ethernet cơ bản có thể hình dung:

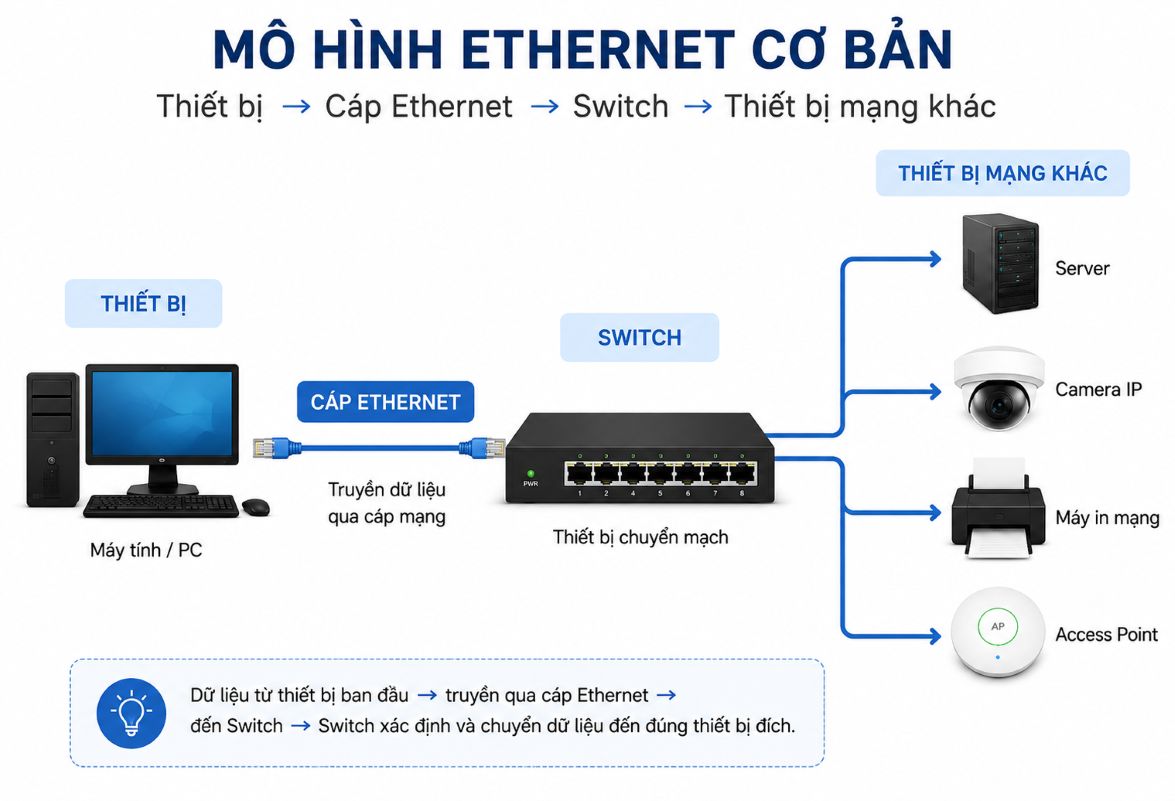

Hình 2: Mô hình Ethernet cơ bản
Ví dụ, khi máy tính được kết nối với switch bằng cáp mạng, dữ liệu từ máy tính sẽ được truyền qua kết nối Ethernet đến switch. Switch sau đó xác định thiết bị đích và chuyển dữ liệu đến đúng nơi cần nhận.
Nói đơn giản, Ethernet là công nghệ giúp các thiết bị kết nối và trao đổi dữ liệu trong mạng có dây.
Không hoàn toàn.
Đây là một nhầm lẫn khá phổ biến khi tìm hiểu về Ethernet. Ethernet là công nghệ và bộ tiêu chuẩn kết nối mạng, trong khi cáp mạng là một trong những phương tiện vật lý được sử dụng để triển khai kết nối Ethernet.
Có thể hiểu:
Do đó, không nên đồng nhất Ethernet với một loại dây mạng cụ thể.
Về cơ bản, Ethernet hoạt động bằng cách truyền dữ liệu giữa các thiết bị được kết nối trong cùng một mạng.
Ví dụ, khi máy tính A muốn gửi dữ liệu đến máy tính B:

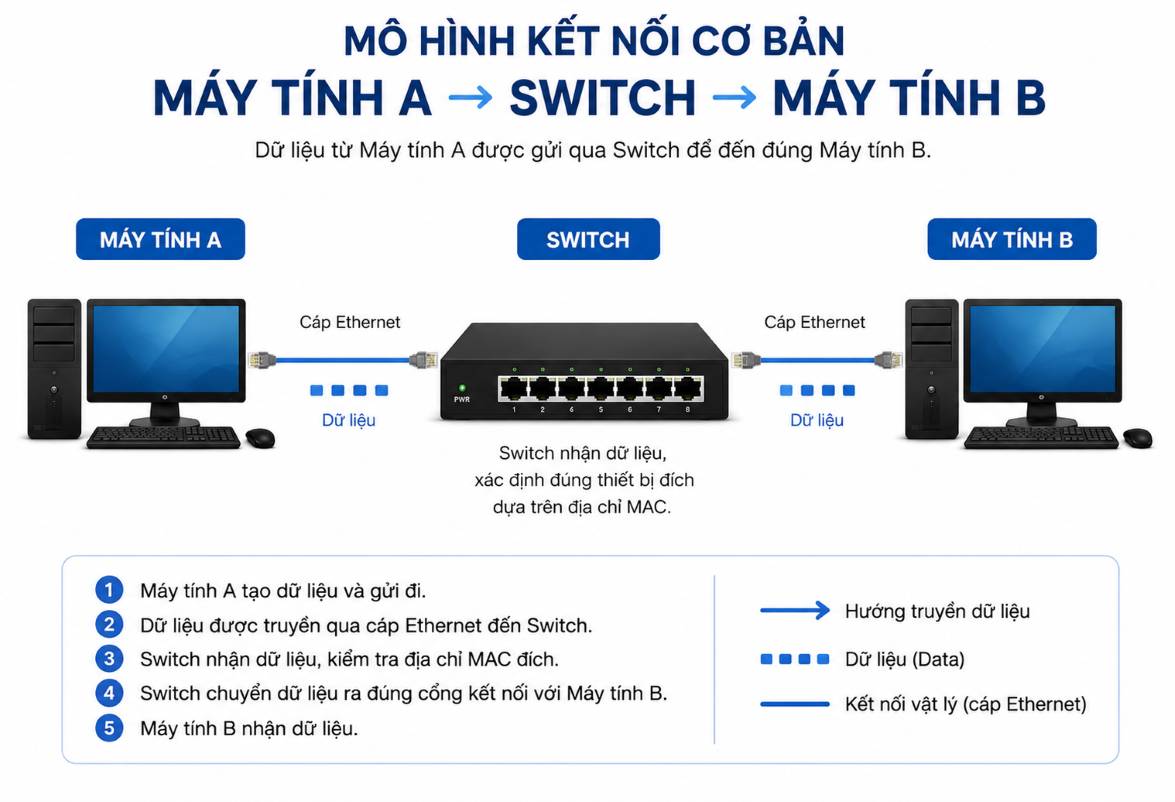

Hình 3: Mô hình kết nối cơ bản
Dữ liệu được đóng gói thành các Ethernet frame trước khi truyền qua mạng. Trong mạng Ethernet sử dụng switch, thiết bị switch có thể dựa vào địa chỉ MAC để xác định thiết bị đích và chuyển frame đến đúng cổng kết nối.
Quá trình có thể hiểu đơn giản như sau:
1. Thiết bị A tạo dữ liệu cần gửi.
2. Dữ liệu được đóng gói để truyền qua mạng Ethernet.
3. Dữ liệu đi qua cáp mạng đến switch.
4. Switch xác định thiết bị đích.
5. Switch chuyển dữ liệu đến thiết bị B.
Nhờ đó, các thiết bị trong mạng có thể trao đổi dữ liệu với nhau một cách ổn định.
Trong hệ thống thực tế, Ethernet không chỉ được sử dụng để kết nối máy tính. Camera IP cũng có thể sử dụng Ethernet để truyền hình ảnh về switch và NVR.
Ví dụ:

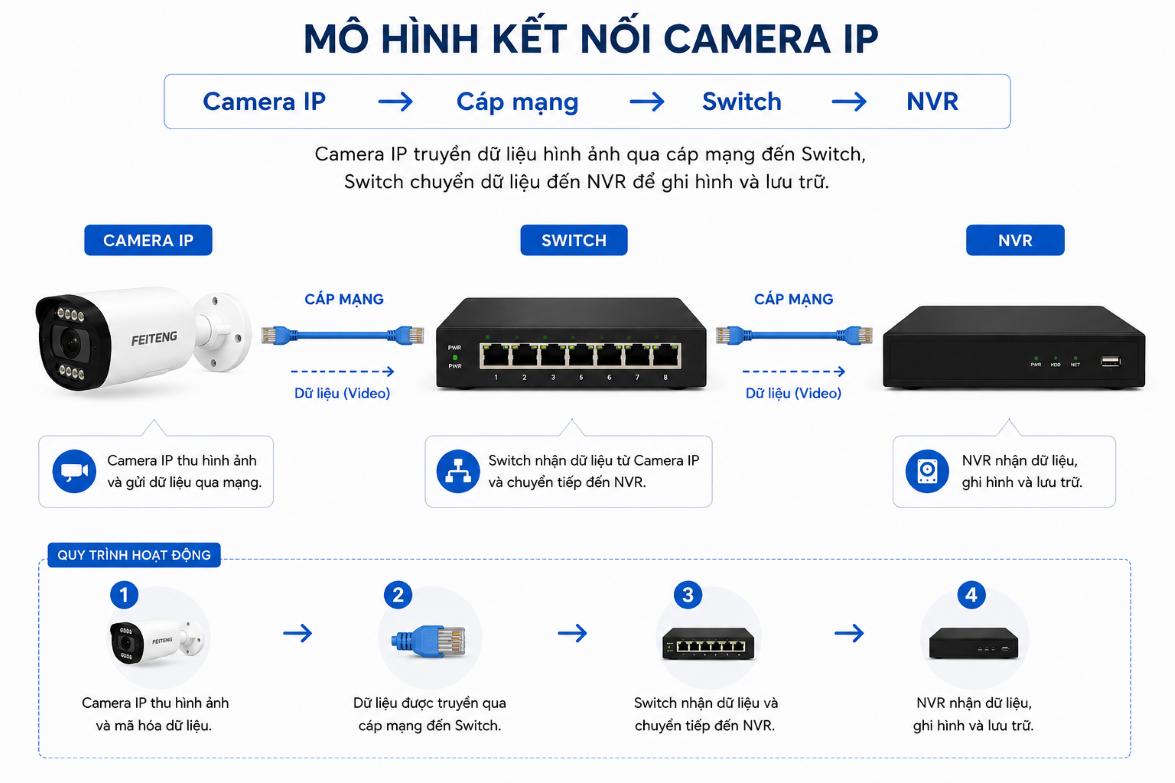

Hình 4: Mô hình kết nối Camera IP
Đây là một trong những ứng dụng quan trọng của Ethernet trong hệ thống giám sát hiện nay.
Ethernet được sử dụng trong nhiều hệ thống mạng khác nhau, từ mạng gia đình đến hệ thống mạng doanh nghiệp và các hệ thống chuyên dụng.
Ethernet thường được sử dụng để kết nối:
So với kết nối không dây, Ethernet thường được lựa chọn khi thiết bị cần đường truyền ổn định và khả năng kết nối liên tục.
Trong hệ thống camera IP, Ethernet được sử dụng để truyền dữ liệu giữa camera và các thiết bị mạng.
Camera truyền hình ảnh và các dữ liệu liên quan qua mạng Ethernet đến switch. Switch sau đó chuyển dữ liệu đến NVR để ghi hình và lưu trữ.
Nếu sử dụng switch PoE, cùng đường cáp Ethernet còn có thể được sử dụng để cấp nguồn cho camera.
Ethernet cũng có thể được sử dụng cho:
Nhờ tính ổn định và khả năng hỗ trợ nhiều tốc độ khác nhau, Ethernet trở thành một trong những nền tảng quan trọng của hệ thống mạng hiện đại.
Ethernet bao gồm nhiều tiêu chuẩn với tốc độ truyền dữ liệu khác nhau. Một số loại thường gặp gồm:
| Loại Ethernet | Tốc độ danh nghĩa | Ứng dụng phổ biến |
| Fast Ethernet | 100 Mbps | Mạng cơ bản |
| Gigabit Ethernet | 1 Gbps | Văn phòng, camera IP, mạng doanh nghiệp |
| 2.5 Gigabit Ethernet | 2,5 Gbps | Mạng tốc độ cao |
| 10 Gigabit Ethernet | 10 Gbps | Server, trung tâm dữ liệu |
Trong đó, Gigabit Ethernet là lựa chọn phổ biến trong nhiều hệ thống mạng hiện nay nhờ tốc độ 1 Gbps và khả năng đáp ứng nhu cầu truyền dữ liệu của nhiều thiết bị.
Tuy nhiên, tốc độ thực tế của hệ thống không chỉ phụ thuộc vào chuẩn Ethernet. Switch, thiết bị đầu cuối, loại cáp, khoảng cách truyền và điều kiện triển khai đều có thể ảnh hưởng đến hiệu suất kết nối.
Vì vậy, khi xây dựng hệ thống Ethernet, cần xem xét đồng bộ giữa thiết bị mạng và hạ tầng cáp.
Ethernet, Internet và WiFi là những khái niệm liên quan đến mạng nhưng không đồng nghĩa với nhau.
Ethernet là công nghệ kết nối mạng, còn Internet là mạng lưới toàn cầu kết nối rất nhiều mạng và thiết bị với nhau.
Một máy tính có thể sử dụng Ethernet để kết nối với router. Router sau đó cung cấp kết nối Internet cho máy tính.
Có thể hình dung:

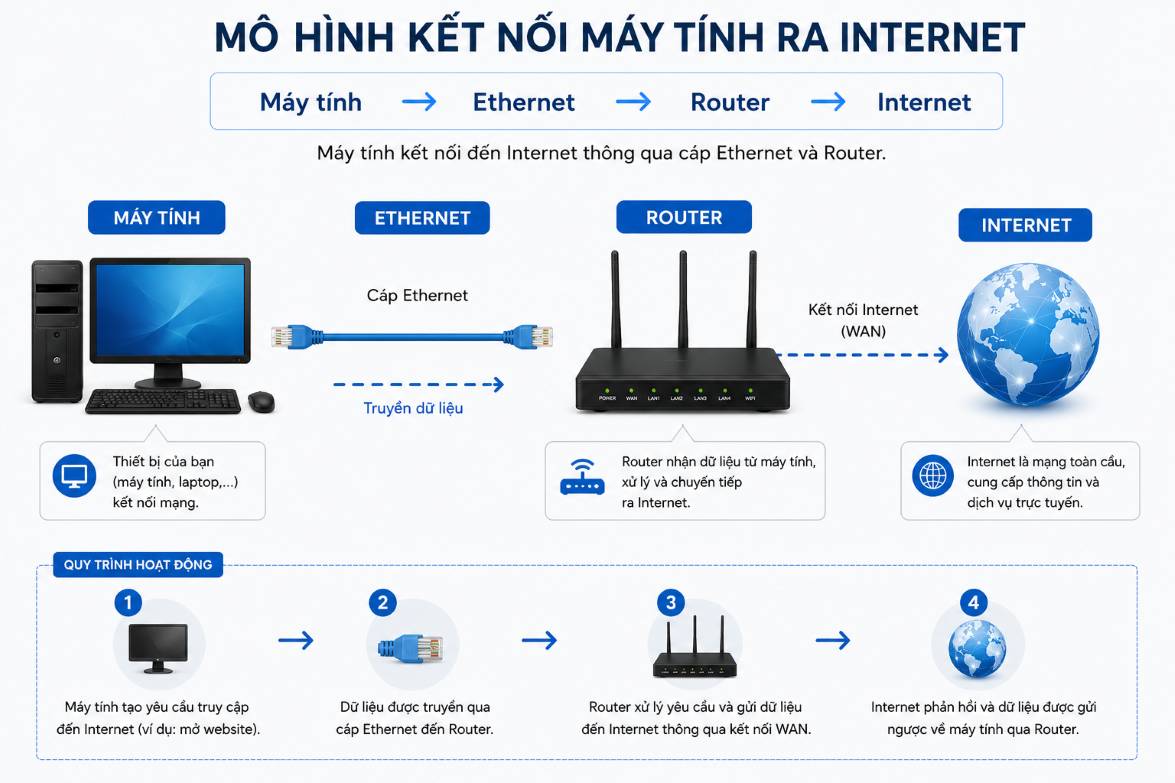

Hình 5: Mô hình kết nối máy tính ra internet
Do đó, Ethernet có thể được sử dụng để truy cập Internet nhưng Ethernet không phải là Internet.
Ethernet thường đề cập đến kết nối mạng có dây, trong khi WiFi cung cấp kết nối mạng không dây.
| Ethernet | WiFi |
| Kết nối có dây | Kết nối không dây |
| Sử dụng môi trường truyền dẫn vật lý | Sử dụng sóng vô tuyến |
| Thường có độ ổn định cao | Linh hoạt về vị trí sử dụng |
| Phù hợp với thiết bị cố định | Phù hợp với thiết bị cần di chuyển |
Cả Ethernet và WiFi đều có thể được sử dụng để kết nối thiết bị vào cùng một mạng.
Ethernet thông thường được sử dụng chủ yếu để truyền dữ liệu. Khi kết hợp với công nghệ PoE, kết nối Ethernet có thể đồng thời truyền dữ liệu và cấp nguồn cho thiết bị tương thích. Tuy nhiên, công nghệ PoE (Power over Ethernet) cho phép nguồn điện được truyền qua kết nối Ethernet đến các thiết bị tương thích.
Đây chính là điểm tạo nên mối liên hệ giữa Ethernet và PoE.
Nếu một kết nối Ethernet thông thường có nhiệm vụ truyền dữ liệu thì kết nối Ethernet kết hợp PoE có thể thực hiện đồng thời:

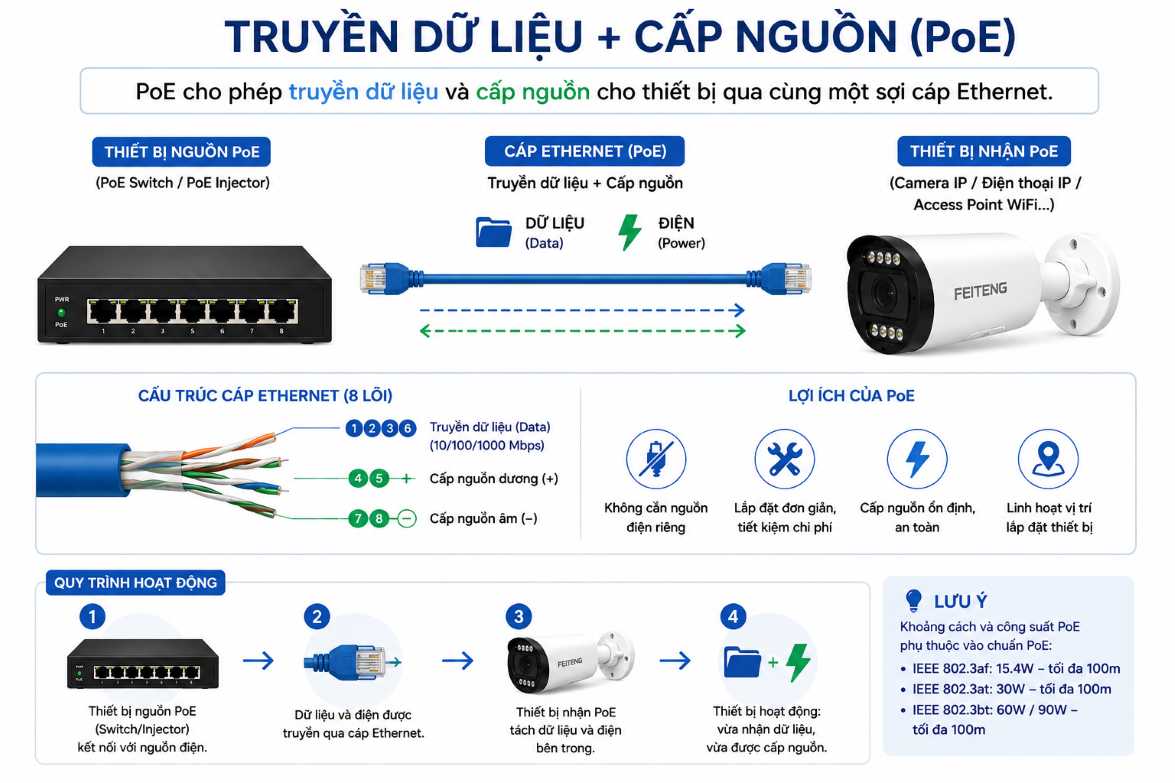

Hình 6: Mô hình truyền dữ liệu + cấp nguồn
Điều này đặc biệt hữu ích với các thiết bị được lắp đặt ở những vị trí khó bố trí nguồn điện riêng, chẳng hạn camera IP, Access Point hoặc điện thoại IP.
Ethernet và PoE có mối liên hệ rất chặt chẽ nhưng không phải là cùng một công nghệ.
Ethernet cung cấp nền tảng kết nối và truyền dữ liệu. PoE mở rộng khả năng của kết nối Ethernet bằng cách cho phép truyền thêm nguồn điện đến thiết bị tương thích.
Có thể hiểu đơn giản:
=> Ethernet giúp thiết bị kết nối và truyền dữ liệu.
=> PoE cho phép kết nối Ethernet đồng thời truyền dữ liệu và cấp nguồn.
| Ethernet | PoE |
| Công nghệ mạng có dây | Công nghệ cấp nguồn qua Ethernet |
| Truyền dữ liệu | Truyền dữ liệu và nguồn điện |
| Không nhất thiết cấp nguồn | Có khả năng cấp nguồn cho thiết bị tương thích |
| Có thể sử dụng switch Ethernet thông thường | Cần thiết bị hỗ trợ PoE |
| Ứng dụng rộng trong mạng có dây | Phổ biến với camera IP, Access Point, điện thoại IP |
Vì vậy, PoE không thay thế Ethernet. PoE tận dụng kết nối Ethernet để bổ sung khả năng cấp nguồn.
Việc lựa chọn Ethernet thông thường hay Ethernet kết hợp PoE phụ thuộc vào nhu cầu của hệ thống.
| Nhu cầu | Giải pháp phù hợp |
| Kết nối máy tính với mạng | Ethernet |
| Kết nối server | Ethernet |
| Thiết bị đã có nguồn điện riêng | Ethernet |
| Camera IP cần cấp nguồn qua cáp mạng | PoE |
| Hệ thống nhiều camera IP | Switch PoE |
| Muốn giảm dây nguồn | PoE |
| Access Point hỗ trợ PoE | PoE |
| Điện thoại IP hỗ trợ PoE | PoE |
Nếu thiết bị chỉ cần truyền dữ liệu và đã có nguồn điện riêng, Ethernet thông thường có thể đáp ứng.
Ngược lại, nếu thiết bị vừa cần kết nối mạng vừa cần nguồn điện và hỗ trợ PoE, sử dụng switch PoE có thể giúp đơn giản hóa hệ thống.
Để hệ thống hoạt động ổn định, cần xem xét một số yếu tố trước khi lựa chọn thiết bị.
Kiểm tra thiết bị cần Fast Ethernet, Gigabit Ethernet hay tốc độ cao hơn. Với hệ thống nhiều camera có độ phân giải cao, cần đặc biệt quan tâm đến tổng băng thông.
Cat5e, Cat6 và Cat6A là những loại cáp phổ biến. Loại cáp nên được lựa chọn dựa trên tốc độ, khoảng cách và yêu cầu của hệ thống.
Xác định thiết bị hỗ trợ IEEE 802.3af, 802.3at hay 802.3bt để lựa chọn switch phù hợp.
Không chỉ kiểm tra công suất của từng cổng, cần tính tổng công suất mà toàn bộ camera hoặc thiết bị PoE sử dụng.
Nên lựa chọn switch có số lượng cổng phù hợp với số thiết bị hiện tại và có thêm một phần dự phòng nếu hệ thống có khả năng mở rộng.
Khoảng cách giữa switch và thiết bị cần nằm trong giới hạn phù hợp với tiêu chuẩn Ethernet và điều kiện triển khai thực tế.
Ethernet là công nghệ mạng có dây đóng vai trò nền tảng trong nhiều hệ thống kết nối hiện nay, cho phép máy tính, camera IP, server và các thiết bị mạng trao đổi dữ liệu.
PoE (Power over Ethernet) mở rộng khả năng của Ethernet bằng cách cho phép truyền đồng thời dữ liệu và nguồn điện qua cùng một cáp mạng. Đây là giải pháp phổ biến cho camera IP, Access Point và điện thoại IP.
